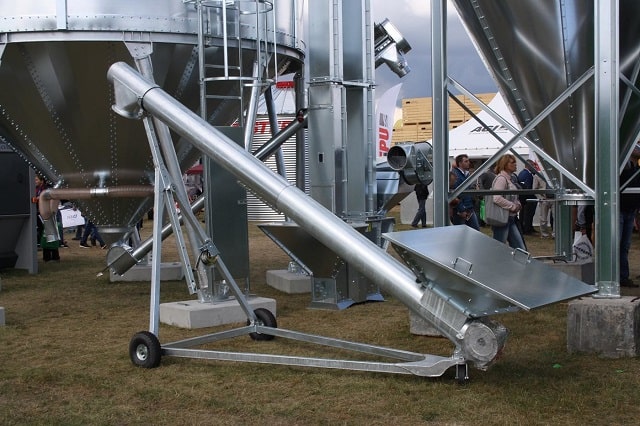

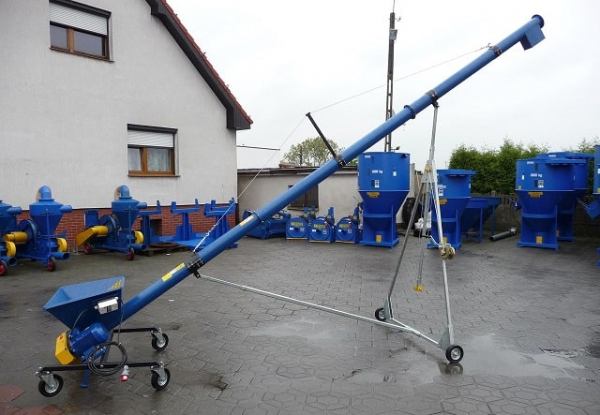

Шнековый транспортер — один из видов оборудования для перемещения сыпучих и мелкокусковых материалов. Механизм, в основе которого лежит Архимедов винт, применялся для транспортировки грузов еще в античности. Современные конструкции имеют широкое применение в сельском хозяйстве и различных отраслях промышленности.
Устройство винтовых транспортеров

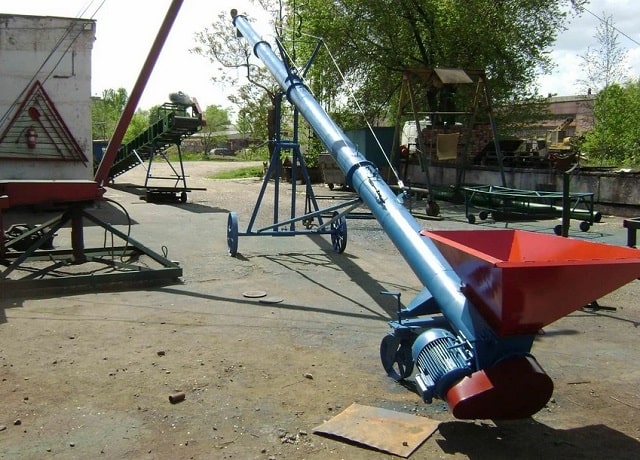

Устройство обеспечивает беспрерывный рабочий цикл и позволяет перемещать порошкообразные, сыпучие и мелкофракционные грузы. Конструкция корпуса состоит из патрубка с загрузочными отсеками из стали, толщиной 2-6 мм. Внутри расположена основная рабочая деталь. Шнек спрятан в металлический кожух, выполненный в виде цилиндра. Винт поддерживается концевыми и промежуточными подвесными опорами. Вращение шнека запускает электрический привод. Лопасти винта захватывают груз и перемещают его к выходному отверстию. Принцип действия шнекового механизма основан на осевой движущей силе.
Устройство состоит из следующих частей:
- корпус конвейера открытого и закрытого вида;
- входной патрубок, объем которого может достигать 40 л;
- основная часть механизма — шнек, конкретный пример с сайта производителя тут Агрохеликс;
- электрический привод, который приводит винт в движение;
- клиноременная или шестеренчатая передача;
- выгрузной патрубок для выхода продукции.
Винт и лопасти изготавливаются из стали. Для перемещения абразивных материалов может использоваться чугун. Для транспортировки материалов могут применяться различные модели шнека, в Украине их производят на заводе Агро хеликс. Выбор деталей осуществляется исходя из нескольких факторов: объемы наполнения желоба, характеристики насыпи
Виды шнековых конвейеров

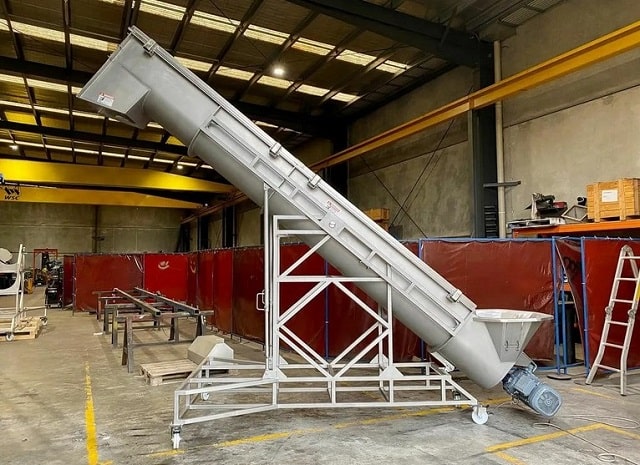

Шнековый транспортер может иметь разный вид корпуса. Открытый подразумевает цилиндрическую трубу без верхнего сектора. Такая конструкция упрощает контроль. Однако установка устройства возможна только в горизонтальном виде. Закрытый тип — это более распространенный вариант, обладающий повышенной герметичностью. Предназначен для работ на открытом воздухе. С примерами закрытых шнековых погрузчиков можно ознакомиться по ссылке на сайте завода Агрохеликс.
Механизм может быть разных видов:
- Сплошной винт. Визуально напоминает спираль. Производится из стали листовой формы с последующей монтировкой на трубчатый вал. Применяется для сухих порошкообразных, средне кусковых и мелкозернистых субстанций. Частота оборотов составляет 50-120 об/мин.
- Ленточный винт. Производится из полосы металла спиралевидной формы. Конструкция позволяет перемешивать груз в транспортере, а также снимает остатки субстанции с желоба. На таких конвейерах перемещает гравий, известняк, щебень и не гранулированный шлак. Вращение составляет 40-100 оборотов в минуту.
- Лопастной. Похож на трубу с лопастями, размещенными на определенном расстоянии. Конструкция позволяет перемешивать, рыхлить и передвигать груз. Оборудование обеспечивает передвижение кускового материала с частотой вращения 40-100 об/мин, мокрого и тестообразного — 30-60 оборотов в минуту.
- Фасонный. Механизм имеет сходство со сплошным винтом. Отличается вырезами на краях. Оборудование выполняет несколько операций: дробит, смачивает, перемешивает. На таком транспортере перемещают глину, раствор цемента. Частота составляет — 30-60 оборотов в минуту.
Машина способна работать бесперебойно на протяжении длительного времени. Она позволяет перемещать большие производственные объемы различного материала. Сегодня невозможно представить процесс транспортировки без данного механизма. Оборудование используется на мукомольных фабриках, зернохранилищах, горнодобывающей и строительной сфере, химических заводах, машиностроении и т.д.
