Сильфонные компенсаторы: назначение и принцип работы

Сильфонные компенсаторы: назначение и принцип работы

Сильфонные компенсаторы - это гибкие устройства, состоящие из арматуры и одного (нескольких) сильфонов. Такие устройства способны уравновешивать и поглощать относительные перемещения определенной частоты и величины, которые возникают в соединенных герметично элементах трубопровода. Благодаря наличию внутреннего рукава предотвращается накопление продукта в мехах и чрезмерный напор потока.

Основные функции, которые возлагаются на данное устройство, заключаются в компенсации температурных деформаций, герметизации трубопроводов, снятии вибрации, предотвращении деформации и разрушения трубопроводов тепловых сетей. Благодаря их использованию удается значительно снизить потери теплоэнергии, а также затраты на эксплуатацию и строительство новых тепловых сетей. Кроме того, увеличивается в разы надежность тепловых сетей.

Типы сильфонных компенсаторов

Данные устройства делятся на несколько типов:

  • осевые или аксиальные - работают за счет перемещения в осевом направлении сильфона;
  • угловые или ангулярные - работают за счет смещения под углом осей патрубков с изгибом по дуге оси сильфона;
  • разгруженные - применяются для компенсации сдвиговых и осевых температурных перемещений трубопроводов.

Сильфонные компенсаторы: назначение и принцип работы

Сфера использования

Сильфонные компенсаторы и другие виды компенсаторов используются в энергетическом комплексе, системах отопления многоэтажек, химической, газовой и нефтяной промышленности. Широко они используются в автомобилестроении, судостроении и моторостроении. Они незаменимы при строительстве новых тепловых сетей. Применяются также в атомной промышленности, авиакосмическом и военно-промышленном комплексах. Помимо этого, их применяют при монтаже трубопроводов всасывающего, а также напорного вида к агрегатам, установленных на опорах. Благодаря их применению, удается снизить вибрацию. Они надежные в эксплуатации, герметичные и за ними не нужен дополнительный уход. Цены на сильфонные компенсаторы можно посмотреть на сайте компании ООО ТПК ГидроЧерМет.

Сильфонные компенсаторы: назначение и принцип работы

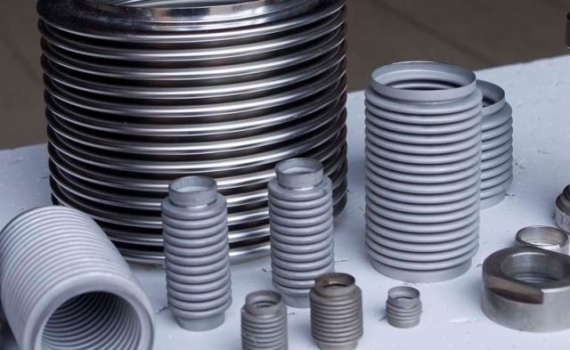

Из чего состоят сильфонные компенсаторы

Главный элемент такого устройства - сильфон. Он представляет собой герметичную и достаточно гибкую гофрированную оболочку. Сильфон хорошо растягивается, изгибается и сжимается, но это не влияет на его герметичность. Изготавливаются такие компенсаторы из титана, стали, инколоя и инконеля. Они способны проводить пар, морскую и пресную воду, нефрепродукты, криогенные продукты, газы и нефть. Производители делают их, согласно принятым техническим нормативам и стандартам. Так, детали для соединения делают из углеродистой или же нержавеющей стали, а втулки и гофры - их нержавейки. При их производстве допускается неподвижное и подвижное соединение, внутренняя вставка или ее отсутствие. Каждое изделие продается с сертификатом, инструкцией и паспортом. Может производится и по индивидуальному заказу.

Сильфонные компенсаторы: назначение и принцип работы

Принцип работы

Сильфонный компенсатор не позволяет передавать по водопроводной системе дополнительные усилия, которые возникают при линейных изменениях элементов водопровода. То есть, все изменения (например, перепад температур) на себя принимает компенсатор. Возможны только небольшие деформации трубопроводной сети и то, на локальных участках. Вся система продолжает исправно работать. Конструкция компенсатора может менять свою форму, значительно изгибаться, растягиваться и, наоборот, сжиматься. Такие компенсаторы габаритные и мобильные. На сегодняшний день они считаются самыми универсальными и надежными. Они не нуждаются в специальных камерах для защиты и простые в эксплуатации.

Сильфонные компенсаторы: назначение и принцип работы
