Стабилизатор напряжения: виды, характеристики, назначение

Стабилизатор напряжения: виды, характеристики, назначение

Продлить срок службы бытовых приборов и светочувствительной техники поможет стабилизатор напряжения. Основной функцией данного устройства является поддержание на выходе устойчивого напряжения переменного или постоянного тока. Они фильтруют входные помехи, защищают от резких перепадов напряжения, обеспечивают качественное электропитание, соответственно, увеличивают срок службы приборов и надежность их эксплуатации.

Тип сети и мощность приборов

Как рассказали нам специалисты из Elektro.in.ua, производители предлагают настенные и напольные стабилизаторы, которые отличаются между собой конструктивными особенностями, а также типом сети. Есть однофазные и трехфазные устройства. Первые (220 В) используются чаще всего для бытовой техники: стиральных машин, холодильников, компьютеров, микроволновок, телевизоров и т.д. Вторые (380 В) выдерживают большую нагрузку, поэтому применяются для корректной работы приборов повышенной мощности, которые эксплуатируются в промышленных зданиях, офисах, на складах и т.д. Что касается их мощности, то выбирать, рекомендуют, исходя из количества приборов, которые будут использоваться и подключаться к стабилизатору. Брать лучше с запасом примерно на 2-3 кВт.

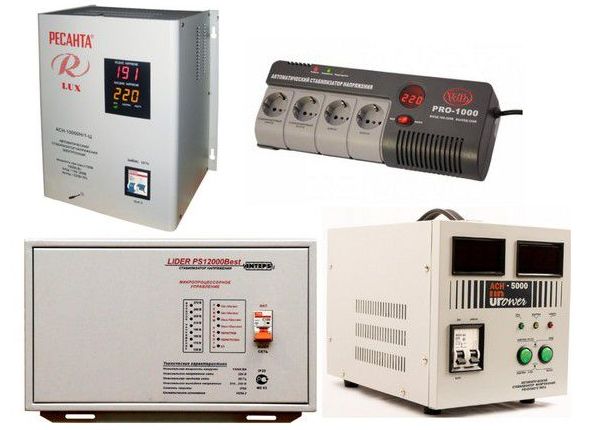

Стабилизатор напряжения: виды, характеристики, назначение - фото1

Виды стабилизаторов по принципу работы

Стабилизаторы отличаются конструкцией и принципом работы. С учетом данной характеристики их принято разделять на:

  • электромеханические;
  • электронные: релейные, феррорезонансные;
  • инверторные.

В электромеханических приборах стабилизация напряжения происходит с помощью токосъемной щетки, оборудованной сервоприводом. Они плавно регулируют напряжение, отличаются широким диапазоном входных напряжений, а также устойчивостью к помехам на входе, перегрузкам, искажениям частоты тока. Но придется примерно раз в 4-7 лет менять токосъемные щетки. Еще такой прибор нельзя эксплуатировать понижении температуры до -5˚С.

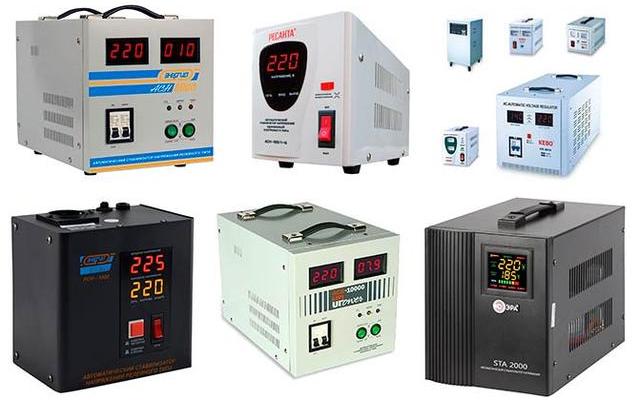

Стабилизатор напряжения: виды, характеристики, назначение - фото2

Конструкция релейных стабилизаторов предусматривает наличие силовых реле, с помощью которых и происходит регулирование напряжения (переключение обмоток силового трансформатора). Такие устройства отличаются от электромеханических моделей высокой скоростью стабилизации, компактностью, устойчивостью и возможностью эксплуатации при высоких (до +40˚) и низких (до -20˚С) температурах. Стабилизаторы релейного типа малошумные, долговечные, стоят недорого, выдерживают частые перепады входного напряжения. Хорошая статья-сравнение релейных и сервомоторных устройств доступна по ссылке: всё о стабилизаторах напряжения, - интересные выводы.

Менее популярными считаются феррорезонансные стабилизаторы. Это объясняется высокой ценой на них, довольно большими размерами и высоким уровнем шумности. В то же время они обеспечивают высокую точность и быструю скорость регулировки.

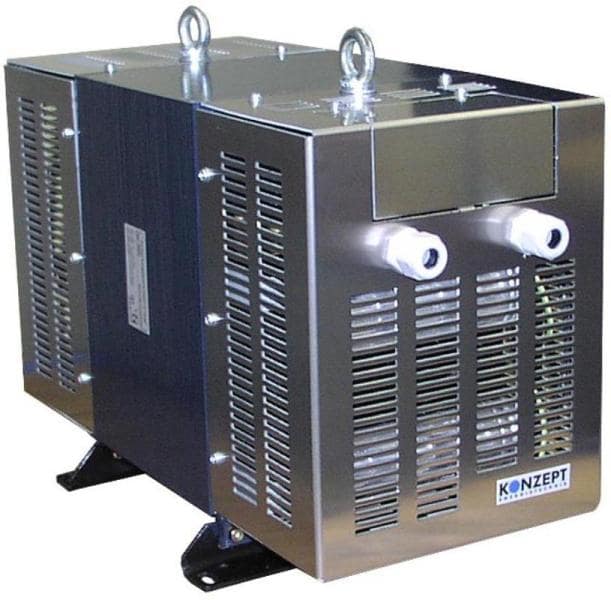

Стабилизатор напряжения: виды, характеристики, назначение - фото3

Защитить сверхчувствительную технику помогут устройства двойного преобразования - инверторные. Они бесшумны в работе, подавляют помехи, быстро подключаются и стоят недорого. Такие стабилизаторы различаются диапазоном входного тока: 118-300 В. Кроме того, в конструкции не предусмотрено наличие трансформатора, поэтому они отличаются небольшими размерами и легким весом. Используются только полупроводники. Принцип их работы основан на двойном преобразовании напряжения: сначала напряжение выпрямляется, а потом преобразовывается в переменное.

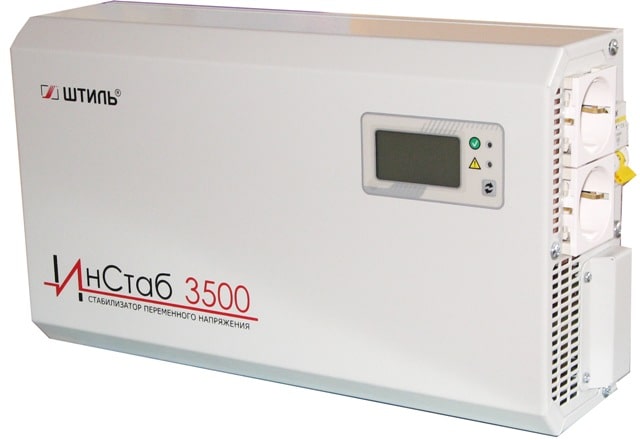

Стабилизатор напряжения: виды, характеристики, назначение - фото4

Большинство стабилизаторов выпускаются для установки в помещении, поэтому рассчитаны на температуру воздуха +5-35˚С. Если прибор нужно будет ставить в шкаф на улице, то выбирать нужно те модели, которые выдерживают понижение температуры воздуха до -40˚С, иначе придется использовать шкаф с подогревом.
