Как выключатель подсоединить к розетке?

Как выключатель подсоединить к розетке? - фото При монтаже электросети в доме (квартире) чаще всего выполняют работы по подключению выключателя или же розетки. От того, правильно ли выполнены эти работы зависит надежность электрической сети, а также безопасность домочадцев. Особых сложностей такое подключение не представляет. Но, если в электротехнике ваши познания совсем небольшие, и в себе вы не уверены, то лучше пригласить домой квалифицированного электрика, который выполнит монтаж быстро и с соблюдением всех норм безопасности. Неправильное подключение грозит повреждением оборудования и проводки, а также поражением электрическим током.

Если же вы разбираетесь в данном вопросе, то для вас не составит труда подключить к розетке выключатель. Приобрести необходимое для монтажа оборудование, в частности, розетки и выключатели предлагает вот этот источник. Также пригодятся отвертка, тестер, изолента, распределительная коробка, кусачки, пассатижи, соединительные провода. Перед началом работы отключаем в помещении электричество. С помощью индикатора проверяем, действительно ли в розетках нет электричества. После этого необходимо определиться, где будет в комнате расположен осветительный прибор (бра, светильник). К примеру, если он расположен неподалеку от выключателя, то лучше подключать сразу от розетки нулевой провод (фото 1).

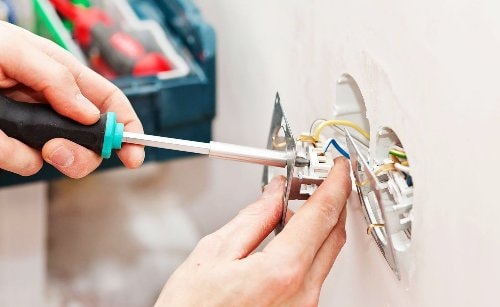

Как выключатель подсоединить к розетке? - фото 1


Для начала подключаем розетку. Делается это так. В распределительной коробке необходимо определить защитный, нулевой, а также фазный провод. Делается это по цветовой раскраске. Потом каждую жилу 3-х жильного провода подключаем к защитному, нулевому, фазному проводам.  Далее необходимо произвести подключение на розетке. Там защитный провод присоединяем к заземляющим контактам. Остальные два провода - к силовым контактам. Последовательность не играет роли. Закрепив в посадочной коробке розетку, ставим ее под напряжение. Теперь нужно выполнить подключение на светильнике. Для этого его защитный и нулевой провод подключаем к проводам розетки: защитному и нулевому. Рекомендуется это выполнять на клеммах розетки. А вот фазный провод, который ведет от светильника, присоединяется уже к выводу выключателя (фото 2).

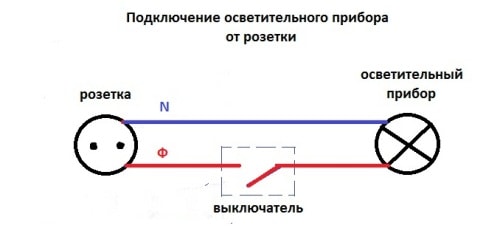

Как выключатель подсоединить к розетке? - фото 2


Если нужно подключить к розетке выключатель для светильника, расположенного очень далеко, то лучше применять другой способ. Сначала подключаем розетку, как описано выше. Потом подключаем к светильнику провода. Защитный и нулевой провод нужно подключить к таким же проводам в распределительной коробке. Фазный, который ведет от вашего осветительного прибора, присоединяется к выводу одно-, двухклавишного выключателя. Далее нужно фазный провод присоединить пассатижами к фазному проводу розетки, а также к вводу выключателя (фото 3).

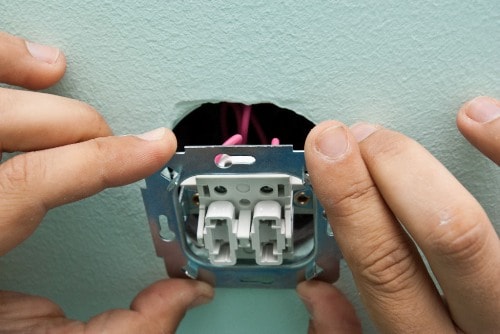

Как выключатель подсоединить к розетке? - фото 3


Схема не меняется, если использовать трехклавишный или двухклавишный выключатель. Если нужно подключить блок "выключатель/розетка", то можно применять оба описанных способа. Отличием такого блока является только способ изготовления. То есть, в таком блоке и розетка, и выключатель находятся в одном корпусе (фото 4).

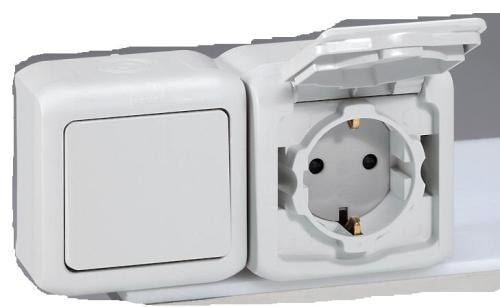

Как выключатель подсоединить к розетке? - фото 4


Если розетку нужно совместить к одноклавишным выключателем, то нужно сначала соединить двужильным кабелем с распределительной коробкой общеквартирный щиток. Потом соединяем сдвоенным проводом с коробкой источник освещения.  Когда розетка и выключатель спариваются, то в коробку заводятся три провода. Убеждаемся, что один провод от фазной клеммы идет к клемме розеточной, а другой от розетки к контакту выключателя. Таким образом прибор освещения соединяется одним проводом с "нулем", другим со свободной клеммой выключателя (фото 5).

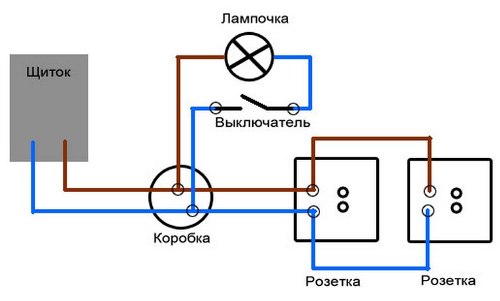

Как выключатель подсоединить к розетке? - фото 5
